- Zasilanie siłowników: 24V
- Max. masa bramy: 300kg
- Max. długość bramy: 2m
- Zawiera 2 Piloty 4-kanałowe
Siłownik RANGER B150 idealnie nadaje się do napędzania bram skrzydłowych o długości do 4 metrów i wadze do 300 kg (tj. maksymalnie 2 metry i 150 kg na skrzydło).
Zaprojektowany specjalnie do bram skrzydłowych, ten siłownik umożliwia sterowanie każdym rodzajem bramy skrzydłowej, zarówno nowej, jak i istniejącej, wykonanej z żelaza, aluminium, PCV lub drewna.
Prosta i dyskretna konstrukcja pozwala cieszyć się łatwą w obsłudze bramą elektryczną bez uszczerbku dla estetyki bramy i bez zbędnych elementów dekoracyjnych.
Ten siłownik składa się z dwóch ramion, z których każde jest przeznaczone do napędzania każdego skrzydła bramy.
Tłoki znajdujące się wewnątrz siłowników wysuwają się, aby zamknąć bramę, i chowają, aby ją otworzyć.
Dostarczany z przejrzystą i szczegółową instrukcją montażu, dzięki czemu szybko i łatwo zautomatyzujesz swoją bramę! Nasza instrukcja montażu została opracowana tak, aby krok po kroku przeprowadzić Cię przez prawidłową obsługę systemu automatyki, dzięki przejrzystym instrukcjom uzupełnionym ilustracjami ułatwiającymi zrozumienie.
Jeśli potrzebujesz pomocy lub napotkasz trudności, nasz zespół techniczny Casanoov służy pomocą.
Zapraszamy również do obejrzenia naszego filmu instruktażowego, dostępnego na dole tej karty produktu w zakładce „Filmy”.
Ten film został specjalnie zaprojektowany, aby poprowadzić Cię przez każdy etap instalacji silnika.

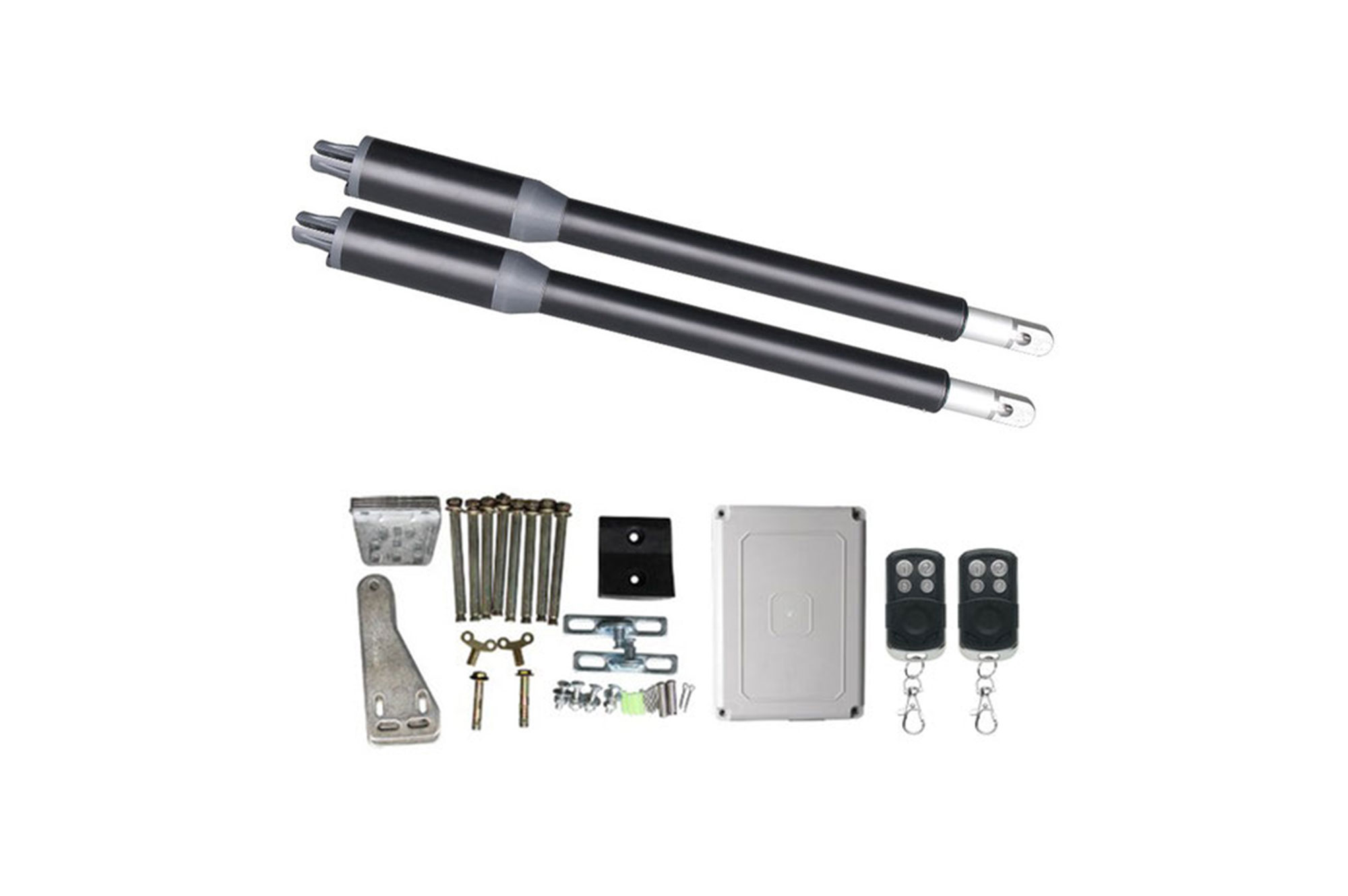

Zestaw zawiera:
- 2 silniki o napięciu 24 V / 40 W
- Skrzynkę sterowniczą
- Centralny ogranicznik bramy
- 2 wsporniki montażowe do słupków, umożliwiające konfigurację wielu kątów otwarcia
- 2 wsporniki montażowe do mocowania silnika do bramy skrzydłowej
- 2 piloty 4-przyciskowe z klapkami ochronnymi (baterie w zestawie)
- Zestaw śrub do mocowania silnika do słupków/filarów, skrzynki sterowniczej i płyty bazowej
Akcesoria nie są dołączone do silnika B150:
- Lampa sygnalizacyjna LED (dostępna w kategorii „Akcesoria do silników”)
- Fotokomórki (dostępne w kategorii „Akcesoria do silników”)
- Elementy montażowe do montażu silnika na bramie.
Elementy te muszą być dostosowane do każdego typu bramy i dobrane odpowiednio do jej grubości.
W przypadku bram skrzydłowych Casanoov zalecamy mocowanie ramion silnika za pomocą nitów zrywalnych Rivkle o długości od 8 do 12 mm. Uchwyt montażowy należy umieścić na listwach wzmacniających, przeznaczonych do tego celu we wszystkich naszych bramach skrzydłowych i furtkach.
Cechy silnika RANGER B150:
- Otwieranie do wewnątrz i na zewnątrz
- Kąt otwarcia od 90° do 110°
- Kąt otwarcia zależy od wymagań instalacyjnych. (Wszystkie instrukcje montażu znajdziesz w instrukcji, którą można pobrać bezpłatnie ze strony produktu)
- Ręczne zwolnienie silnika w przypadku zaniku zasilania
- Długość produktu po złożeniu: 80 cm
- Długość produktu po otwarciu: 106 cm
- Długość robocza ramienia: 35 cm
- Prędkość otwierania ramienia: 1,6 cm/s, czyli około 22 sekund
- Prędkość obrotowa wewnętrzna: 200 obr./min (obrotów na minutę)
- Wydajność otwierania można zmieniać w trybie łagodnego otwierania i zamykania
- Prędkość otwierania i zamykania, a także moc napędu, można regulować w 20 różnych pozycjach
- Po otwarciu brama może zamknąć się automatycznie, w zależności od wybranego przedziału czasowego, od 0 do 99 sekund
- Tryb dla pieszych: Można wybrać otwieranie tylko jednego z dwóch skrzydeł
- Klasa ochrony przed deszczem: IP 55
- Waga każdego silnika: 13 kg
- Temperatura pracy: od -45°C do +50°C
- Siła ciągu: od 2090 N do 2190N
- Napięcie zasilania między domem a napędem: 20 V AC ±10% / 110 V AC ±10%
- Funkcja automatycznego zatrzymania: Jeśli brama napotka przeszkodę, automatycznie się otworzy lub zamknie.
Można dodać akcesoria zewnętrzne o napięciu 24 V, takie jak fotokomórki, lampy sygnalizacyjne, akumulatory zapasowe, zamki magnetyczne lub elektryczne albo przyciski.
Ogranicznik bramy należy stosować, jeśli brama jest uchylna i obsługiwana ręcznie. Podczas uruchamiania bramy skrzydłowej należy upewnić się, że ogranicznik centralny jej nie blokuje. Napęd zablokuje i zabezpieczy bramę skrzydłową.
Wskazówki dotyczące montażu:
Zawsze sprawdzaj, czy odległości montażowe są uwzględnione w tabeli montażowej. Odległości montażowe określają kąt otwarcia bramy.
W razie jakichkolwiek problemów nasz zespół techniczny Casanoov służy pomocą.
Pobierz instrukcję montażu (PDF)
